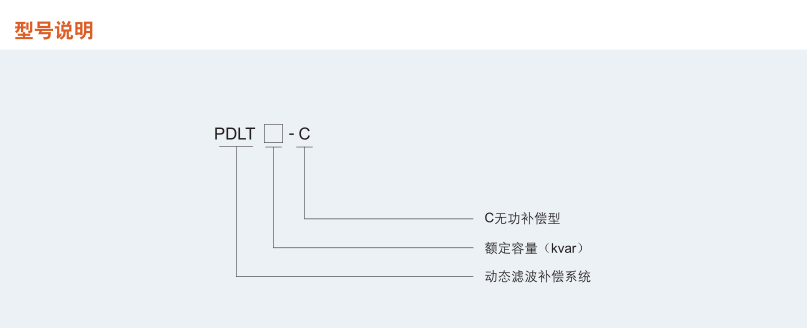

PDLT-C动态滤波补偿系统

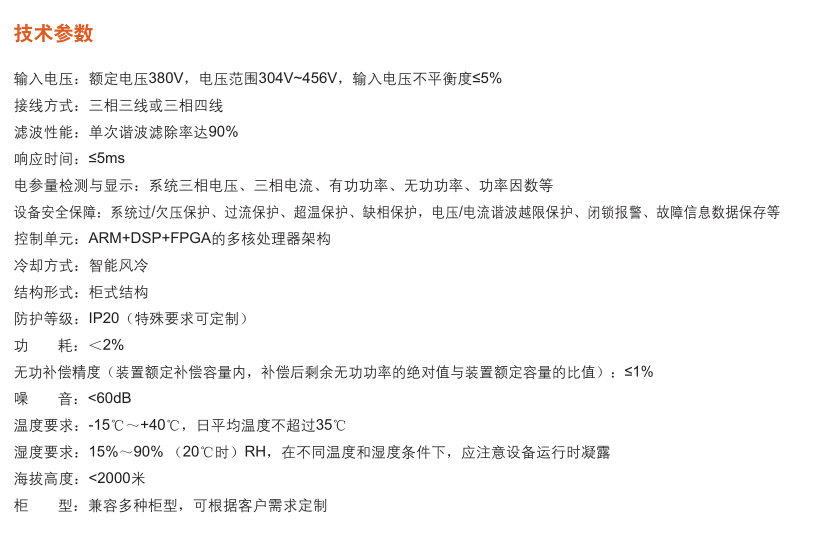

产品介绍

PDLT-C动态滤波补偿融合了动态无功功率补偿(SVC)和静止无功发生器技术(SVG)，以及有源电力滤波器技术(APF)，提供系列化产品能够针对各种工况的波动负载进行快速有效的动态无功补偿，对电压波动与闪变、负荷不平衡、功率因数及谐波进行补偿，在有效改善电能质量的同时，取得明显的节能降耗效益。

产品特点

动态滤波补偿系统汇集了电能质量治理领域的多项先进技术：

控制单元——采用了ARM+DSP+FPGA的多核处理器架构，实时计算系统待补偿的无功和谐波，智能控制SVG和SVC支路的协调工作，实现对系统电能质量指标的调节;

SVG单元——以IGBT(绝缘栅双极晶体管)开关为核心的无功功率发生单元，采用先进的高频开关PWM脉宽调制技术，实现了电能变换的一种全数字化电力电子装置，具有响应速度快、输出电流调整连续、补偿精度高，对电网参数不敏感、不会产生谐振等优点。在单元内部配有低损耗的高频LC滤波电路，它对高频开关产生的谐波有很好的滤除效果;

SVC单元——采用先进的快速可控硅过零投切技术，实现零电压投入、零电流切除，投切过程无涌流，对电网无冲击。智能数字控制系统快速跟踪系统负荷无功变化，实现瞬时投切控制，响应时间小于5ms。连接电抗器采用软磁立绕电抗器，其温升、噪音和漏磁降低于传统的铁芯电抗器，使装置运行更安全、可靠。

APF单元——以IGBT(绝缘栅双极晶体管)开关为核心的有源电力滤波单元，实时检测系统电流，基于数字快速傅利叶变换技术将谐波电流逐次分离出来，按照设定的补偿百分比生成控制信号驱动IGBT产生大小相等、相位相反的补偿电流，与系统电流中的谐波成份相互抵消以达到谐波滤除的效果。

系统组成

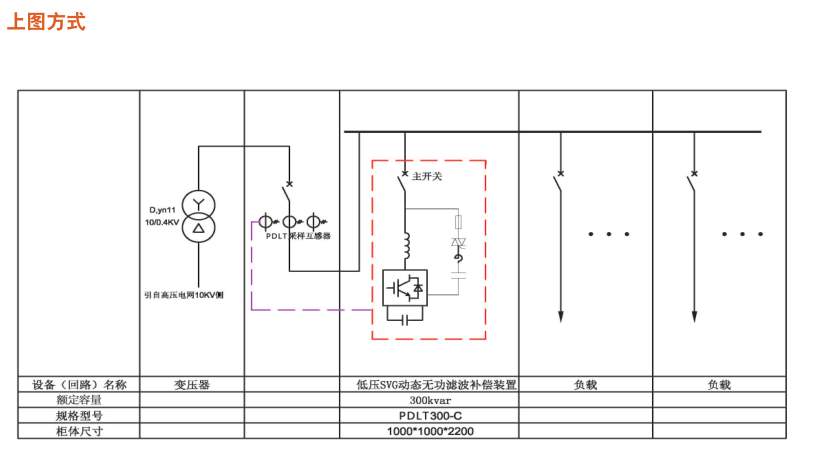

PDLT-C装置主要由主开关断路器QF、电流互感器TA、避雷器FV、控制单元(ECU)、有源电力滤波器(APF)、低压静止无功发生单元(SVG)和低压静止无功补偿单元(SVC)构成，功能单元可根据用户需求自由配制。装置使用控制单元对SVG单元、SVC单元、APF单元进行控制，可采用无功、电压、功率因数、谐波滤除率等目标值作为投切设备的判断依据，快速跟踪负荷变化，动态投切。同时系统还具有自动容错运行机制，使设备更加安全、有效的运行。

产品优势

■ 控制智能

控制器采用ARM+DSP+FPGA的多核处理器架构,具有强大的运算能力,非常适合于实时数据采集，高速并行运算，远程数据通讯以及动态图形显示;整套设备采用一个智能操控单元，统一协调控制，既控制SVC单元的自动投切，又控制SVG单元的补偿电流输出，还可以控制APF单元补偿系统中的谐波电流;采用新型全彩显示屏，界面友好，操作简单方便;实时显示运行参数及工作状态等各类参数，实时故障记录和事件记录，故障自动诊断;具备远程通讯接口，可通过PC机实时监控。

■ 补偿灵活

补偿方式灵活：SVG单元和SVC单元多种容量灵活配置，可三相共补、单相分补或三相共补与单相分补结合，根据系统无功变化，自动跟踪，智能补偿。APF单元可以补偿不同阶次的谐波并按客户设定的滤除率高效处理系统谐波电流;

安装使用灵活：SVG、SVC、APF单元结构类型既有卧式又可立式，灵活适应各种工况空间需求。

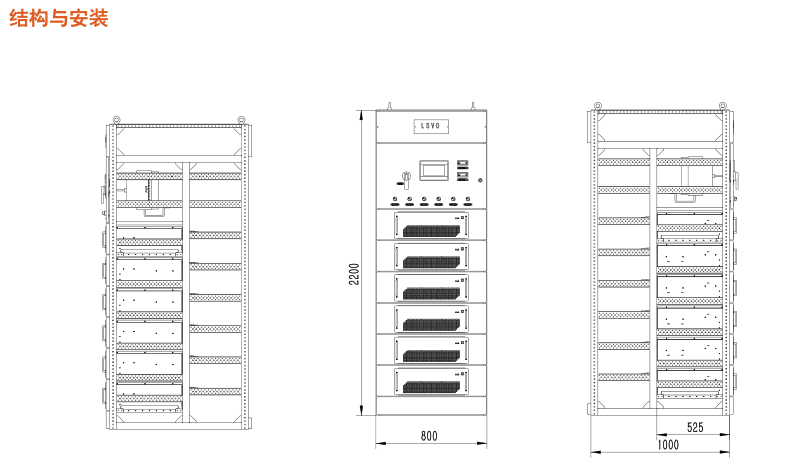

■ 结构亮点

SVG单元、SVC单元 APF单元均采用独特的模块化结构设计，结构紧凑，独特散热通道散热效果好，实现了标准化生产，使安装、接线及维护更简单方便。

■ 补偿高效

无功功率完全补偿，系统谐波电流补偿。

■ 动态补偿

实时检测无功缺额和谐波电流，动态跟踪补偿;响应速度快，各功能单元完全响应时间小于5ms，整套设备完全响应时间 <20ms。

■ 稳定可靠

标准化工艺生产提高装置的运行可靠性和性能稳定性;SVG、SVC、APF单元内部均配置优质器件，保证产品性能和寿命;SVC单元采用快速可控硅过零投切技术，投切无振荡;SVG、SVC、APF单元内部电感线圈和电抗器均采用先进的软磁技术，性能更优越，运行更可靠。

■ 保护完善
