PDLTSC系列低压动态无功补偿及滤波装置

概述

PDLTSC采用快速可控硅过零投切技术，投入时无浪涌电流，动作时间可达到毫秒级，有效的保证了配电系统的安全运行及稳定。装置核心器件-功率单元，采用模块化设计，结构紧凑，操作简单，安装容易，使用和维护方便，功率单元免维护。

PDLTSC系列产品已经广泛的应用于冶金、钢铁、汽车制造、石油化工、港口、矿山、造船等供配电系统中。在谐波条件恶劣、负荷变化迅速的配电系统中，PDLTSC系列产品的优异性能及高性价比得到了突出体现。

1.有效稳定系统电压

2.有效抑制或滤除谐波

3.保障功率因数达标

4.改善系统三相不平衡

5.节能降耗、保障系统安全

优异性能

1.投切无涌流

先进的大功率快速可控硅过零投切技术，实现零电压投入、零电流切除。投切过程无涌流，对电网无冲击；

2.快速动态响应

智能数字控制系统快速跟踪系统负荷无功变化，实现瞬时投切控制，响应时间小于20ms；

3.保护功能丰富

具备过流、过压、欠压、缺相、超温等多种保护功能。

建议冷却风机根据运行环境定期更换。

建议无功补偿设备要每半年进行一次停电除尘净化。

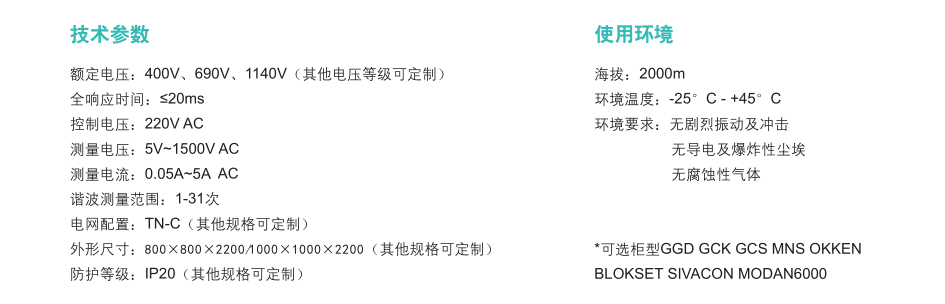

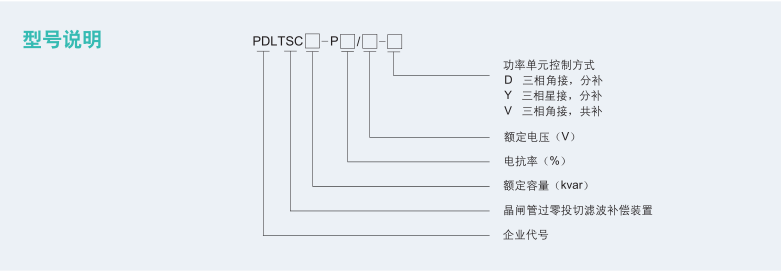

装置特点

1.快速跟踪补偿

快速跟踪系统无功变化，实时动态响应投切，装置总动态响应时间小于等于20ms

5ms内实现信号数据的采集、计算和控制输出

20ms内实现补偿回路的投切响应

2.补偿回路器件

电容器采用干式、自愈、内置压力保护的滤波电容器，过流2In（非标产品需定制）

滤波电抗器采用铁芯闭合磁路结构，无射频干扰，非调谐系数7%或14%（非标产品需定制）

滤波回路根据特征谐波设计

3.灵活高效的补偿及谐波治理方案

直接挂网的最高系统电压等级可达1140V，单回路容量可达450kvar

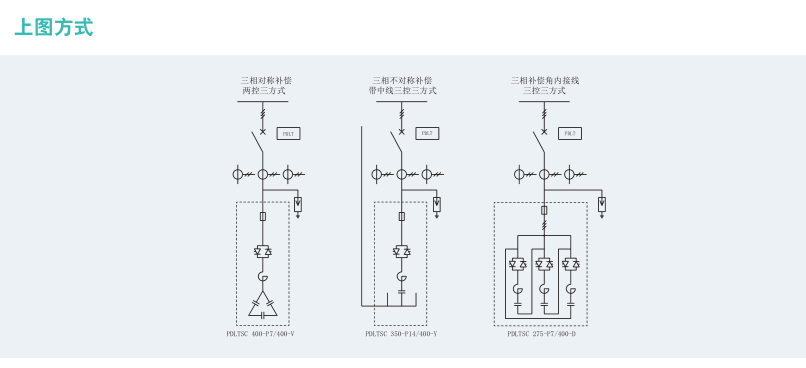

可实现三相共补、单相补偿、单相及共补混合补偿方式

可提供非调谐式的安全补偿方案（标准化产品）及调谐式的滤波补偿方案（非标定制产品）

4.优异的结构工艺性能

结构简单、紧凑，方便安装及维护

多种防护措施保障系统的稳定运行

独特的散热风道设计，冷却强度高，整体散热效果好

5.PDLTSC解决方案的优势

晶闸管快速零压无涌流投切技术、无冲击电流，达到TCR的同等补偿速率

造价同TCR投切方案相比更经济、安全、方便

装置不产生谐波、无射频干扰

可有效减少供配电系统损耗

可以解决低压用户的增容问题

工作寿命长，工作可靠，免维护
