PDLT2000动态滤波补偿控制器

产品概述

PDLT2000动态滤波补偿控制器是专门针对电能质量监测与治理需求量身定制的一款控制器，广泛应用于有源电力滤波、无功自动补偿等领域。能够根据系统电能质量综合治理目标，对SVG和SVC模块灵活统一控制，从而可以提高系统的功率因数，降低系统电流畸变率，优化系统三相不平衡度。

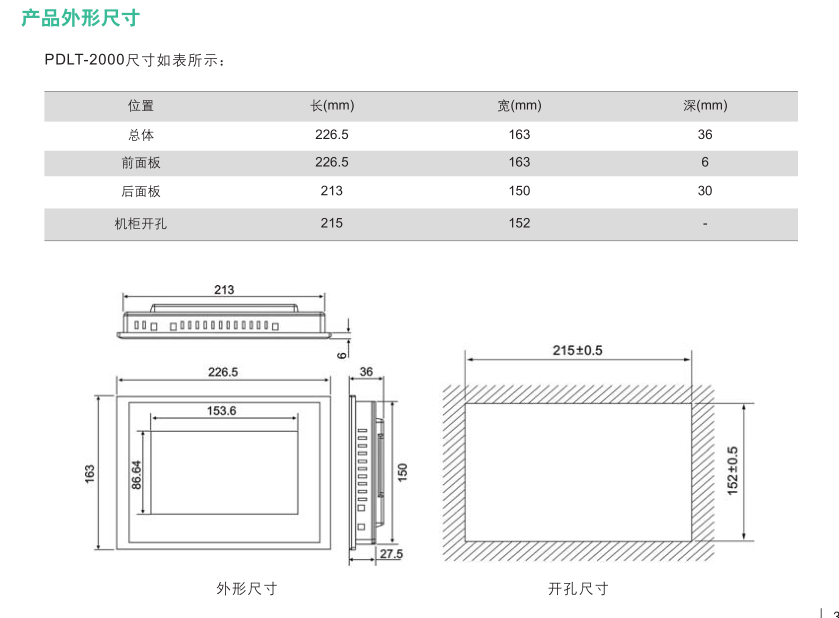

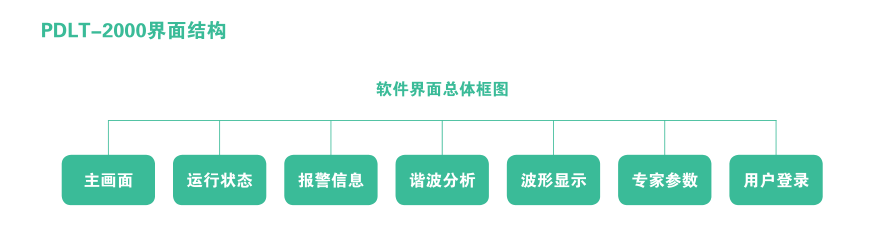

PDLT-2000界面显示结构框图总体由7个部分组成，为主画面、运行状态、报警信息、谐波分析、波形显示、专家参数以及用户登录。

■ 主画面

主画面由两部分组成：参数显示和设备状态监控。参数显示部分显示了当前监控设备实时电气参数，包含系统电压、补偿电流和负载电流，设备状态监控部分显示了与本控制器通讯的全部设备的实时运行状态。

■ 运行状态

运行状态界面可以显示用户选择查看的设备信息，包含设备运行状态、电网频率、系统线电压、系统电流、补偿电流、负载电流、设备负载率、设备直流母线电压、系统功率因数、设备单元IGBT温度、电流谐波畸变率，MCU软件版本、FPGA软件版本和系统运行时间。支持1-8台设备实时监控的状态。还可以显示当前电网系统、电网负载的有功功率、无功功率以及功率因数等。

■ 报警信息

报警信息界面可以记录当前监控设备的实时故障信息。

■ 谐波分析

谐波分析页面可以显示对负载电流、系统电压、系统电流以及当前监测设备的补偿电流的谐波数据分析。

■ 波形显示

波形显示界面可以显示系统电压、系统电流、负载电流以及当前检测设备的补偿电流的波形。

■ 专家设置

用户可更改设备的控制模式与CT位置、谐波滤除率设置、无源模块的容量与无源模块的自动使能、无源模块的共/分补设置与无源模块手动投切、无源模块投入系数与切除系数、有源模块并联数量的选择与无源模块电抗率、装置过流保护值以及装置CT变比的设置、HMI与上位机/下位机通讯参数的设置等。

■ 用户登录

若用户需要进入专家设置界面修改模块参数，可以在用户登录界面进行登录。

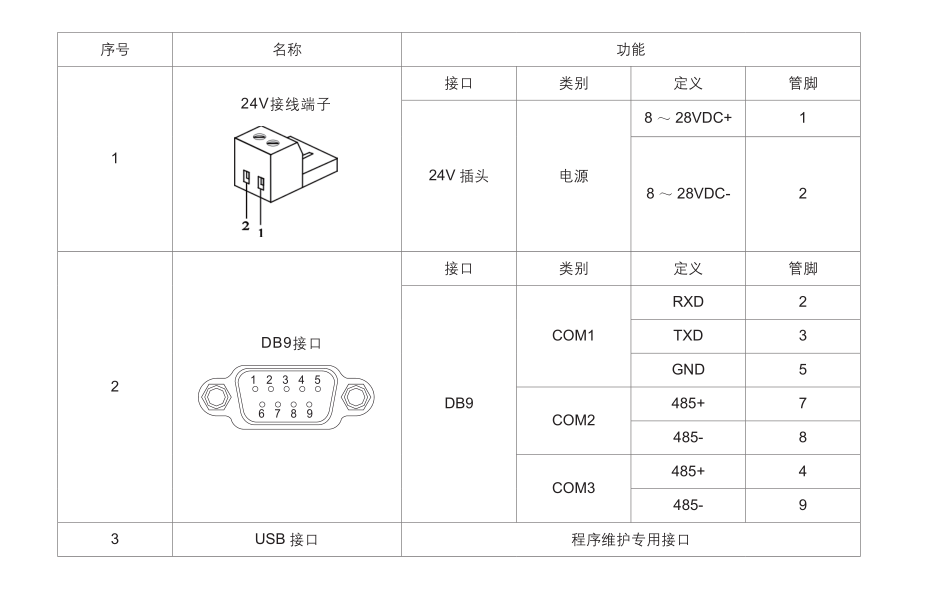

端子定义

控制器供电电源为直流24V、1A，配备有专用的电源接口;触摸屏的USB接口为程序维护端口，仅供内部程序更新使用;触摸屏DB9接口包含了1个备用端口(COM1)，2个485端口(COM2/COM3)。
