3DR节能型立绕电抗器

产品概述

 该系列节能型电抗器用于低压无功补偿柜中，与电容器相串联，当低压电网中有大量整流、交流装置等谐波源时，其产生的高次谐波会严重危害主变及其他电气设备的安全运行。电抗器与电容器串联后，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效的抑制合闸涌流及操作过电压，有效地保护了电容器。同时该系列节能型立绕电抗器线圈采用立绕工艺，有效地解决电抗器散热的问题。

结构特点

 ■ 铁芯采用优质无取向薄硅钢片制作叠片，线圈采用高耐温、高耐压、高耐腐的聚胺亚膜烧结线材立式绕制;

■ 采用分布式气隙，有效地降低了电抗器立柱漏磁及噪音;

■ 经型式试验表明，50kvar立绕节能型电抗器温升只有25K，噪音只有45分贝;

■ 电抗器的线圈和铁芯组装成一体后经过预烘-真空浸漆-热烘固化这一工艺流程，采用高强度绝缘浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起;

■ 电抗器的夹件，紧固件等采用非磁性材料，确保电抗器具有较高的品质因数，确保具有较好的滤波效果;

■ 外露部件均采取了防腐蚀处理。

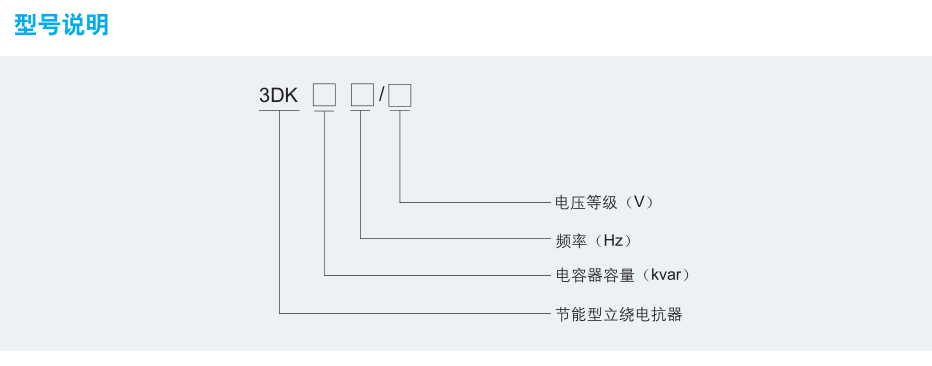

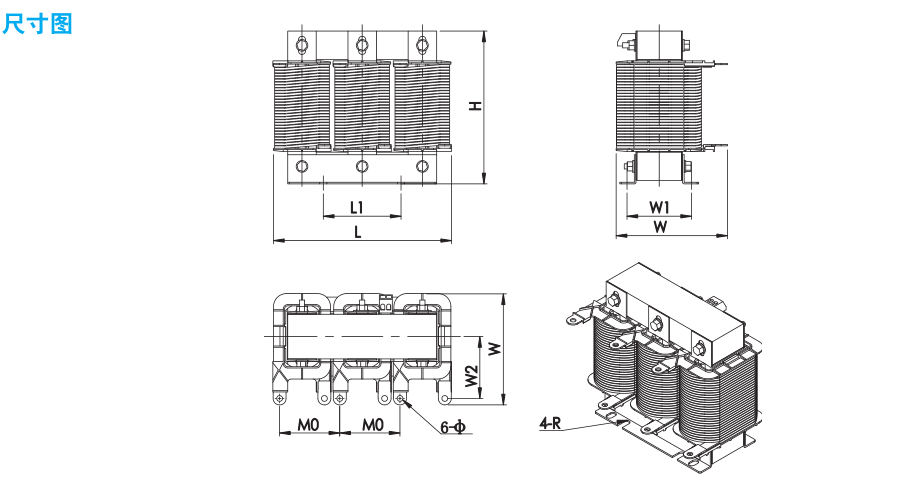

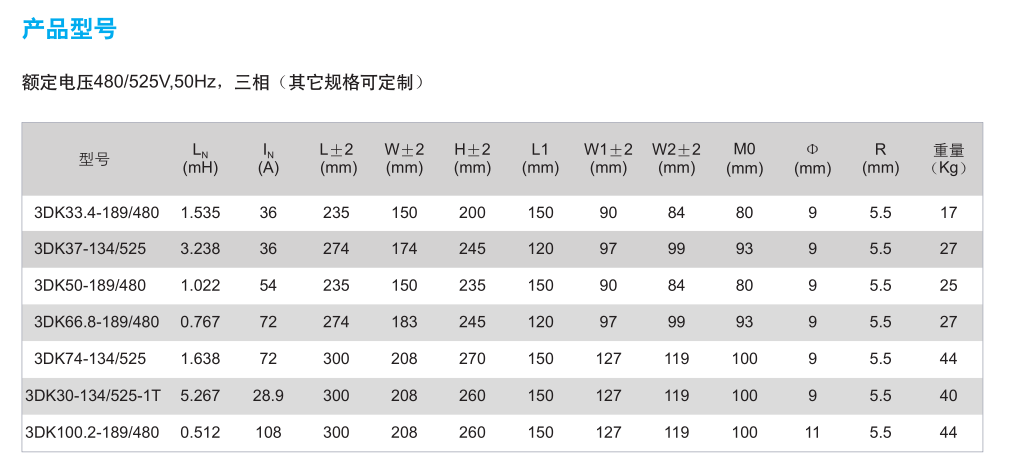

技术参数

 ·通常滤波电抗器实际的运行条件是不可预测的，因此，PDLT设计的所有滤波电抗器都能够承受恶劣的运行条件，执行国际标准IEC60289。

·感值误差：额定感值L_N的0~+3%

·基波电流I₁ ：1.10I_CN  (1.10过电压情况下)

·谐波电压畸变：基于额定电压U_N，U_H3=0.5%和U_H5=U_H7=5.0%

·电流I_th ：1.05I_rms(与运行恶劣环境和电容器老化相关)

·铁心线性电流I_Lin：1.20ΣI1...7且≤1.8I_N (与各次谐波负荷相关)

·环境温度：低于40℃

·绝缘等级：F/H级

·在低压电抗器的中间线圈放入温度监控装置;如果需要，每个线圈都可以安装温度监控装置。

·注意：

此外，我们还可以根据现场运行环境，提供非常规设计滤波电抗器或串联电抗器产品。如需定制非常规产品，请注明电抗器的温度等级等其他参数。
