PDLTSVG低压静止无功发生单元

工作原理

PDLTSVG的基本原理为将电压型逆变器经过电抗器并联在电网上，通过调节逆变器交流侧输出电压的幅值和相位，迅速吸收或者发出所需要的无功功率，实现快速动态调节无功的目的。作为有源型补偿装置，不仅可以跟踪补偿冲击型负载的冲击无功电流，而且可以对谐波电流进行跟踪补偿。

技术参数

输入电压：AC380V，输入电压不平衡度：≤5%

单次谐波补偿率：≥90% 损

损耗：≤2.5%

响应时间：≤5ms

噪声：≤60dB

保护：过流、过温、直流侧过压、控制系统故障、主回路器件损坏保护等

过载能力：120%

多台运行方式：并联运行

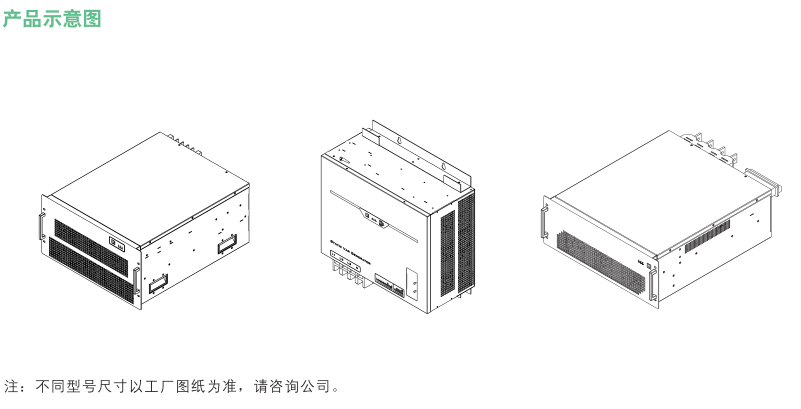

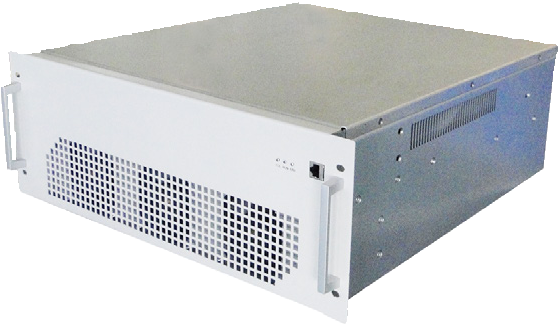

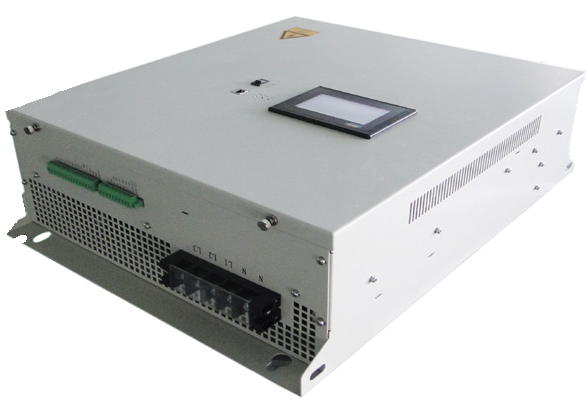

安装方式：机架式、壁挂式

散热方式：强制风冷

温度要求：-15℃～+40℃，日平均温度不超过35℃

湿度要求：15%～90%（20℃时）RH，在不同温度和湿度条件下，应注意设备运行时凝露

海拔高度：2000米

防护等级：IP2X

产品优势

■ 能够提供从感性到容性的连续、平滑、动态、快速的无功功率补偿;

■ 基于IGBT逆变器的可控电流源型补偿装置，不会发生谐波放大及谐振，对系统参数不敏感，安全性与稳定性好;

■ 不仅不产生谐波，而且同时具备谐波补偿功能;

■ 响应时间不大于5ms，响应速度快，用于配电网中可以有效的抑制闪变;

■ 采用模块化设计，结构紧凑、独特散热通道散热效果好、接线简单，大大节省了装配时间及空间;

■ 卧式或立式等多种安装方式，安装方式灵活;

■ INPSVG中的电容、电感等元件均采用先进技术和制作工艺，运行过程中的电磁噪声显著降低，且整机运行损耗小于2.5%;

■ 具备故障恢复后的重启功能;
